Drukarka laserowa wstrzymuje pracę w decydującym momencie, a na panelu kontrolnym pojawia się lakoniczny komunikat wzywający do wymiany materiału eksploatacyjnego. W wielu przypadkach naturalnym odruchem użytkownika jest zamówienie nowego tonera. Kiedy jednak po zamontowaniu świeżej kasety urządzenie wciąż odmawia posłuszeństwa lub jakość wydruku pozostawia wiele do życzenia – pojawiają się pionowe czarne pasy, plamy w równych odstępach czy szare tło – źródło problemu leży zazwyczaj w innym elemencie toru obrazowania. Jest nim bęben światłoczuły.
Mimo że oba podzespoły współpracują ze sobą na każdym etapie nanoszenia tekstu i grafiki na papier, pełnią zupełnie inne role fizykochemiczne i podlegają odmiennym reżimom zużycia. Niewłaściwa diagnoza stanu technicznego prowadzi nie tylko do zbędnych wydatków, ale nierzadko skutkuje trwałym uszkodzeniem nowo zakupionych wkładów. Zrozumienie relacji zachodzących między proszkiem barwiącym a wałkiem fotoczułym pozwala precyzyjnie ustalić moment, w którym wymiana jednego komponentu staje się bezcelowa bez jednoczesnej wymiany drugiego.
Fizyka i chemia druku laserowego: fundamentalne różnice między bębnem a tonerem
W powszechnym języku pojęcia „toner” i „bęben” bywają stosowane zamiennie, co stanowi kardynalny błąd terminologiczny. W technologii elektrofotograficznej mamy do czynienia z precyzyjnym podziałem na materiał barwiący oraz nośnik ładunku elektrostatycznego. Każdy z tych elementów charakteryzuje się odmienną strukturą materiałową i podlega innym siłom tarcia oraz oddziaływaniom temperaturowym.
Toner jako barwnik – skład chemiczny i fizyczna postać proszku
Toner nie jest cieczą ani zwykłym pyłem węglowym. Z technicznego punktu widzenia to wysoce wyspecjalizowany proszek polimerowy, którego cząsteczki mają średnicę od zaledwie kilku do kilkunastu mikrometrów. W skład klasycznego czarnego tonera wchodzi żywica termoplastyczna (najczęściej kopolimer styrenowo-akrylowy lub poliester), drobno zdyspergowana sadza techniczna (carbon black) pełniąca rolę pigmentu, a także modyfikatory ładunku elektrostatycznego oraz woski ułatwiające późniejsze utrwalanie termiczne.
Zadaniem żywicy jest stopienie się pod wpływem wysokiej temperatury i ciśnienia w module utrwalacza (fuserze), co powoduje wniknięcie barwnika w strukturę włókien celulozowych papieru. Cząstki tonera muszą wykazywać ściśle określone właściwości dielektryczne. Oznacza to, że pod wpływem tarcia o wałek magnetyczny bądź aplikator ładują się do z góry zdefiniowanego potencjału – dodatniego lub ujemnego, zależnie od architektury przyjętej przez danego producenta sprzętu.
Bęben światłoczuły (OPC) – budowa i zasada działania ładunków elektrostatycznych
Bęben światłoczuły, określany w nomenklaturze technicznej skrótem OPC (Organic Photo Conductor), stanowi aluminiową rurę pokrytą mikroskopijnie cienkimi warstwami materiałów organicznych o właściwościach półprzewodnikowych. Standardowo na rdzeń nakłada się warstwę blokującą, warstwę generującą ładunek (CGL) oraz wierzchnią warstwę transportującą ładunek (CTL), najczęściej wykonaną na bazie poliwęglanów z domieszkami związków aromatycznych.
Istota działania bębna opiera się na zjawisku fotoprzewodnictwa. W warunkach całkowitej ciemności wewnątrz mechanizmu drukarki warstwa zewnętrzna zachowuje się jak izolator elektryczny, umożliwiając równomierne naładowanie jej powierzchni ładunkiem o wysokim napięciu (za pomocą elektrody koronowej lub wałka ładującego PCR). W momencie, gdy wiązka lasera lub diody LED naświetla określone punkty bębna, rezystancja w tych miejscach gwałtownie spada, a ładunek spływa do masy przez aluminiowy rdzeń. W ten sposób na wirującym cylindrze powstaje niewidoczny, utajony obraz elektrostatyczny.
Współpraca obu podzespołów w trakcie tworzenia obrazu
Proces nanoszenia druku wymaga idealnej synchronizacji mechanicznej i elektrycznej między bębnem a kasetą z tonerem. Naładowany elektrostatycznie proszek barwiący przeskakuje z wałka wywoływaczki na bęben wyłącznie w tych miejscach, które zostały uprzednio rozładowane przez promień światła, bądź odwrotnie – zależnie od tego, czy urządzenie wykorzystuje technologię naświetlania tła, czy naświetlania obrazu. Następnie bęben styka się z przesuwającym się arkuszem papieru, pod którym znajduje się rolka transferowa o przeciwnym ładunku, co wymusza przejście drobin proszku na podłoże.
Po zakończeniu transferu bęben nie jest całkowicie czysty. Niewielka część tonera, której nie udało się przenieść na papier, musi zostać usunięta przez listwę czyszczącą (wiper blade) do zbiornika na zużyty barwnik. Bęben podlega zatem bezustannemu tarciu mechanicznemu o papier, listwę zbierającą oraz wałki podające, co z biegiem czasu nieuchronnie ściera delikatną warstwę fotoprzewodnika.
Architektura drukarek: systemy zintegrowane a moduły rozdzielne
Różnice w eksploatacji obu elementów wynikają bezpośrednio z założeń konstrukcyjnych konkretnej marki i modelu urządzenia. Producenci stosują dwa zasadnicze podejścia do budowy modułów drukujących, co rodzi daleko idące konsekwencje dla kosztów i procedur serwisowych.
Konstrukcja typu „wszystko w jednym” (kartridż zintegrowany)
W wielu urządzeniach konsumenckich oraz mniejszych drukarkach biurowych stosuje się kartridże zintegrowane, gdzie bęben światłoczuły, zbiornik na świeży proszek, elektroda ładująca, wałek magnety
czny oraz listwa czyszcząca tworzą jeden nierozerwalny blok technologiczny. Takie rozwiązanie od lat promują m.in. marki HP oraz Canon w popularnych seriach biurowych. Zaletą tej konstrukcji jest prostota obsługi: użytkownik jednym ruchem wymienia cały trakt tworzenia obrazu, co minimalizuje ryzyko błędów montażowych oraz gwarantuje stałą, fabryczną jakość przy każdym nowym wkładzie.
Ceną za tę wygodę jest jednak wyższy koszt zakupu materiału oraz nieefektywne gospodarowanie surowcami. Aluminiowy cylinder OPC zazwyczaj zachowuje swoje właściwości fizykochemiczne znacznie dłużej, niż wynosi trwałość pojedynczej porcji proszku. Wyrzucenie zintegrowanego kartridża po wyczerpaniu tonera oznacza pozbycie się w pełni sprawnego wałka fotoczułego, który z powodzeniem zniósłby naświetlenie kolejnych kilku tysięcy stron.
Systemy z osobnym modułem bębna i pojemnikiem na toner
Odmienną filozofię reprezentują producenci tacy jak Brother, Lexmark czy Kyocera, rozdzielając zasobnik z proszkiem od jednostki bębna (drum unit). W tym schemacie kaseta z tonerem to zaledwie lekki plastikowy pojemnik wyposażony w mieszadło i podstawowy zawór dozujący, podczas gdy bęben stanowi samodzielny moduł wpinany do wnętrza drukarki na stałe lub wymieniany w cyklach wielokrotnie dłuższych.
W praktyce biurowej oznacza to, że na jeden cykl życia zespołu bębna przypada zazwyczaj od trzech do nawet dziesięciu wymian samego wkładu z barwnikiem. Rozwiązanie to drastycznie obniża bieżące koszty eksploatacji, wymaga jednak od operatora sprzętu świadomej kontroli stanu obu komponentów i umiejętności poprawnej interpretacji komunikatów systemowych.
Diagnostyka problemów: jak odróżnić zużycie tonera od degradacji bębna
Kluczem do racjonalnego zarządzania drukarką jest umiejętność powiązania konkretnych defektów wizualnych z elementem, który za nie odpowiada. Wbrew pozorom większość skaz na wydrukach posiada bardzo charakterystyczną sygnaturę geometryczną i optyczną.
Źródło: Pexels | Autor: Jakub Zerdzicki
Zużycie proszku barwiącego objawia się stopniowo i ma charakter powierzchniowy. Gdy w zasobniku zaczyna brakować materiału, wydruki stają się równomiernie blade na całej szerokości lub wykazują wyraźne, pionowe strefy niedodrukowania w miejscach, gdzie wałek magnetyczny nie otrzymuje już dostatecznej ilości proszku. Często doraźnym ratunkiem okazuje się wyjęcie wkładu i delikatne wstrząśnięcie nim w osi poziomej, co pozwala rozprowadzić resztki zbrylonego proszku na kolejne kilkadziesiąt stron tekstu. Ostatecznym symptomem jest po prostu brak krycia przy zachowaniu czystego tła arkusza.
Zupełnie inaczej manifestują się uszkodzenia oraz zużycie zmęczeniowe bębna światłoczułego. W tym przypadku defekty mają charakter powtarzalny i punktowy. Typowe objawy degradacji cylindra OPC to:
Cykliczne plamy lub kropki – pojawiające się na stronie w stałych, ściśle określonych odstępach pionowych, odpowiadających obwodowi obracającego się wałka (dla małych bębnów jest to zazwyczaj odległość rzędu 30–50 mm, dla większych nawet powyżej 75 mm).
Czarne, ciągłe linie wzdłuż krawędzi arkusza – efekt mechanicznego zarysowania powierzchni fotoczułej przez ziarenko pyłu, zszywkę biurową lub zużytą, stwardniałą listwę zbierającą.
Szare tło na całej stronie (tzw. zamglenie) – wynik utraty zdolności dielektrycznych przez zewnętrzną powłokę polimerową, która przestaje trzymać ładunek początkowy i przyciąga drobinki tonera na nienaświetlonych partiach arkusza.
Białe, powtarzalne plamy – punktowe zanieczyszczenia powierzchni bębna substancjami klejącymi (np. z etykiet samoprzylepnych), które blokują ładunek elektrostatyczny.

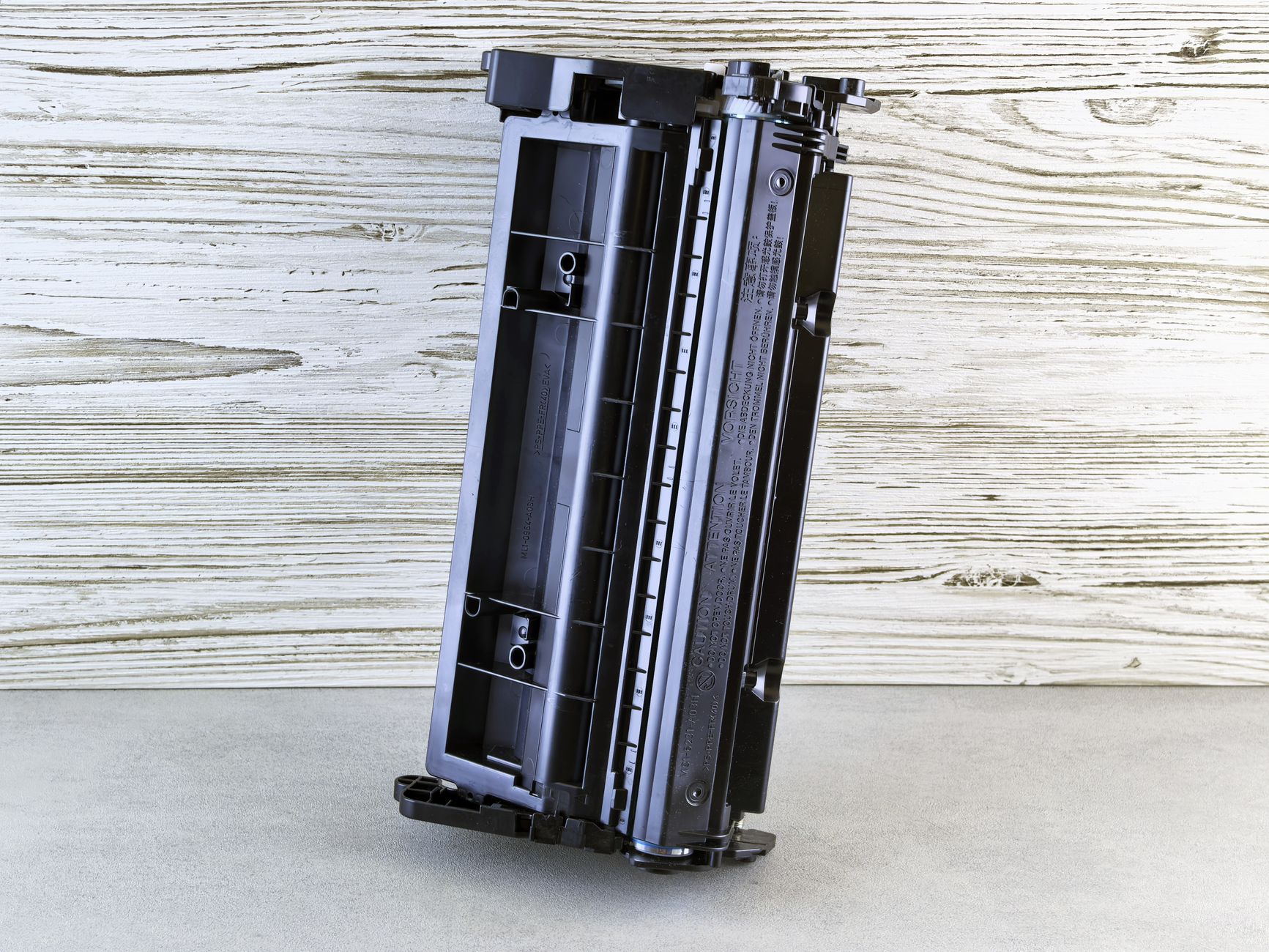

Źródło: Pexels | Autor: Markus Winkler
Kiedy wymiana obu elementów jednocześnie staje się koniecznością?
W standardowym cyklu eksploatacji urządzenia z rozdzielonym traktem obrazowania bęben i toner wymienia się niezależnie od siebie. Istnieją jednak specyficzne okoliczności techniczne, w których zignorowanie wymiany jednego z podzespołów przy montażu drugiego prowadzi do błyskawicznej awarii i strat finansowych.
Pierwszym scenariuszem jest rozszczelnienie komory starego tonera lub uszkodzenie listwy dozującej. Jeśli do wnętrza zespołu bębna przedostała się nadmierna ilość zbrylonego proszku o zniekształconej strukturze ziaren, działa on niczym papier ścierny. Pozostawienie zużytego mechanicznie bębna i zamontowanie nowej kasety z barwnikiem poskutkuje tym, że nowy proszek natychmiast ucieknie przez uszkodzone uszczelniacze bębna, zalewając wnętrze drukarki. W drugą stronę działa to identycznie: zainstalowanie nowego modułu bębna i podpięcie do niego starego, sypiącego tonera grozi natychmiastowym zarysowaniem świeżej powierzchni OPC przez nagromadzone spieki barwnika.
Kolejnym przypadkiem jest długotrwały przestój urządzenia połączony z degradacją chemiczną. Drukarka laserowa, która stała nieużywana przez kilkanaście miesięcy w wilgotnym lub mocno nasłonecznionym pomieszczeniu, cierpi z reguły na dwa powiązane problemy. Zgromadzony w kasecie toner ulega zbryleniu i utracie właściwości tryboelektrycznych (nie ładuje się prawidłowo), a odsłonięty fragment bębna światłoczułego trwale traci czułość na światło w wyniku zjawiska fotoutlenienia. Włożenie nowego tonera do takiego zestawu ujawni ciemny, poprzeczny pas na każdym arkuszu, z kolei wymiana samego bębna bez wymiany zestarzałego proszku skończy się natychmiastowym zablokowaniem mieszadeł w zespole wywoływaczki.
Decyzję o jednoczesnym zakupie obu komponentów warto podjąć również w sytuacji, gdy licznik zużycia bębna zbliża się do wartości granicznej (np. powyżej 90–95%) w chwili, gdy kończy się toner. Założenie świeżej kasety o wysokiej wydajności do wyeksploatowanego bębna niemal na pewno doprowadzi do sytuacji, w której bęben odmówi posłuszeństwa w połowie cyklu nowego tonera. Rozłączanie elementów w trakcie pracy, czyszczenie styków i ponowna kalibracja w takich warunkach często skutkują nierównomiernym nasyceniem czerni na kolejnych setkach stron.
Praktyka warsztatowa: jak bezpiecznie przeprowadzić procedurę
Wymiana modułów w architekturze rozdzielnej wymaga zachowania rygorystycznych zasad ostrożności, których zignorowanie potrafi bezpowrotnie zniszczyć nowy element w ułamku sekundy. Najważniejszym czynnikiem ryzyka dla odsłoniętego bębna światłoczułego jest promieniowanie optyczne. Nawet kilkuminutowa ekspozycja na bezpośrednie światło słoneczne lub silne oświetlenie jarzeniowe na biurku serwisowym może doprowadzić do miejscowego „oślepienia” powłoki półprzewodnikowej, objawiającego się trwałymi, jasnymi pasami na wydrukach.
Źródło: Pexels | Autor: SHOX ART
Podczas montażu należy bezwzględnie unikać dotykania palcami lśniącej, zielonej lub niebieskawej powierzchni cylindra. Pozostawiony na niej naturalny tłuszcz skórny działa jak izolator – zmienia potencjał elektrostatyczny w punkcie dotknięcia i przyciąga mikrocząstki pyłu papierowego, tworząc trudne do usunięcia skazy. Jeśli na powierzchni bębna osiądzie zanieczyszczenie, jedynym dopuszczalnym sposobem jego usunięcia jest przetarcie na sucho specjalistyczną, bezpyłową ściereczką z mikrofibry lub użycie czystego alkoholu izopropylowego (IPA), pamiętając o całkowitym odparowaniu rozpuszczalnika przed wsunięciem modułu do komory urządzenia.
Równie istotnym krokiem po wymianie fizycznych podzespołów jest manualne zresetowanie liczników serwisowych w menu drukarki. O ile kasety z tonerem są najczęściej wyposażone w jednorazowe chipy zliczające, które automatycznie informują płytę główną o poziomie proszku, o tyle moduły bębnów w wielu modelach wymagają ręcznego potwierdzenia procedury przez kombinację klawiszy na obudowie. Pominięcie tego kroku sprawi, że urządzenie – mimo zamontowania fabrycznie nowych elementów – nadal będzie zgłaszać błąd materiałów eksploatacyjnych lub ograniczać prędkość druku w ramach procedury ochrony termicznej.
Wpływ środowiska pracy i jakości papieru na żywotność obu podzespołów
Kondycja fizyczna tonera oraz bębna światłoczułego zależy nie tylko od liczby przetworzonych stron, ale w równym stopniu od parametrów otoczenia, w jakim pracuje drukarka. Bęben OPC jest elementem precyzyjnej mechaniki i optyki, podatnym na mikrouszkodzenia ścierne, natomiast toner to złożona mieszanina polimerów, żywic i wosków o ściśle zdefiniowanej temperaturze topnienia oraz podatności na ładunki statyczne.
Kluczowym, a często marginalizowanym czynnikiem degradującym cylinder światłoczuły jest jakość stosowanego papieru. Tani papier biurowy o niskiej gramaturze i niestabilnym procesie cięcia pyli znacznie intensywniej niż nośniki wyższej klasy. Drobinki kredy, talku oraz włókna celulozowe osiadają bezpośrednio na powierzchni bębna i wnikają pod krawędź listwy czyszczącej. W rezultacie po zadrukowaniu zaledwie kilku ryz takiego papieru na powierzchni cylindra mogą pojawić się mikroskopijne rysy obwodowe, które bezpowrotnie dyskwalifikują moduł z dalszej pracy, nawet jeśli jego licznik wskazuje dopiero połowę nominalnego przebiegu.
Z kolei na właściwości samego tonera dramatyczny wpływ ma wilgotność względna powietrza. Optymalne warunki dla procesu elektrofotograficznego mieszczą się w przedziale 40–60% wilgotności. Gdy w pomieszczeniu jest zbyt sucho (np. w sezonie grzewczym), proszek gromadzi nadmierny ładunek elektrostatyczny, co prowadzi do zjawiska rozpraszania ziaren wokół krawędzi liter i powstawania charakterystycznej „mgiełki” na wydrukach. Z kolei wilgotność powyżej 70% powoduje zbrylanie się drobinek barwnika w zasobniku, co uniemożliwia ich równomierne nanoszenie na wałek magnetyczny i skutkuje plamami przypominającymi zacieki.
Oryginały i zamienniki: ryzyko mieszania technologii
Wielu użytkowników decyduje się na optymalizację kosztów druku poprzez stosowanie materiałów alternatywnych. O ile w urządzeniach ze zintegrowanym kartridżem ryzyko jest ograniczone do pojedynczego wkładu, o tyle w systemach z rozdzielonym traktem obrazowania decyzja ta wymaga szczególnej ostrożności. Podstawowym błędem eksploatacyjnym jest parowanie tanich kaset z proszkiem od niesprawdzonych producentów z oryginalnym modułem bębna.
Różni producenci zamienników stosują odmienne receptury chemiczne proszku, modyfikując rozmiar cząstek, punkt topnienia oraz zawartość dodatków regulujących tarcie. Jeśli skład nowego tonera nie jest w pełni zgodny ze specyfikacją powłoki dielektrycznej na zainstalowanym bębnie, dochodzi do przyspieszonego zużycia warstwy fotoaktywnej lub jej trwałego zabrudzenia przypalonymi mikrocząstkami. Bezpieczną praktyką warsztatową jest zachowanie konsekwencji: stosowanie wyłącznie certyfikowanych materiałów od sprawdzonych dostawców i unikanie częstych zmian marek zamienników, co minimalizuje ryzyko niepożądanych reakcji chemicznych wewnątrz komory wywoływaczki.
Świadome rozróżnianie ról, jakie pełnią bęben światłoczuły i pojemnik z tonerem, pozwala uniknąć niepotrzebnych wydatków i wydłuża żywotność samej drukarki. Zamiast wymieniać podzespoły na ślepo po wystąpieniu pierwszych błędów na papierze, warto zacząć od analizy geometrii skazy i weryfikacji liczników systemowych. Tylko wtedy decyzja o montażu nowego wkładu proszkowego, wymianie bębna OPC lub jednoczesnym odświeżeniu całego toru tworzenia obrazu będzie w pełni uzasadniona technicznie i ekonomicznie.
